在电子制造产业高速发展的今天，焊锡膏作为SMT贴片加工的核心耗材，其品质直接决定电路板焊接可靠性、产品良率与长期寿命。

伴随电子产品高精度、微型化、全流程无铅化发展需求，工信部发布SJ/T 11186-2019《焊锡膏通用规范》，于2020年7月1日正式实施，全面替代2009版旧标，它是现行有效的最新版本，国内焊锡膏研发、生产、验收与应用的强制性行业基准。

本文结合标准原文与行业实践，从修订背景、核心技术要求、关键测试方法、检验规则、储运规范五大维度深度解读，助力企业合规生产、精准选型、稳定应用。

01 标准修订：为什么要升级？

本次修订并非简单更新，而是贴合电子制造技术迭代、补齐无铅化与精细化短板的关键举措。与SJ/T 11186-2009相比，核心变动集中在3点：

1. 新增合金粉末尺寸及分布精准参数，适配7/8型超细粉；

2. 新增锡珠、润湿、干燥度标准判定图片，实现目视评级统一；

3. 优化锡珠测试方法，提升不润湿基板上的熔合检测精度；

标准覆盖术语定义、技术要求、试验方法、检验规则、标志包装运输贮存全链条，适用于所有电子产品焊接用焊锡膏，是供需双方质量约定、争议判定、出厂验收的核心依据。

02 核心技术要求：焊锡膏品质的 “硬杠杠”

1. 产品分类与合金成分

标准将焊锡膏明确分为锡铅焊膏与无铅焊锡膏两类：

锡铅焊膏合金粉末：执行GB/T 8012；

无铅焊锡膏合金粉末：执行SJ/T 11392，同步配套无铅专用标志。

这一划分彻底统一了有铅/无铅体系，契合欧盟RoHS、中国电子污染防治管控要求，推动行业全面绿色无铅化。

2. 合金粉末：尺寸分布决定印刷精度

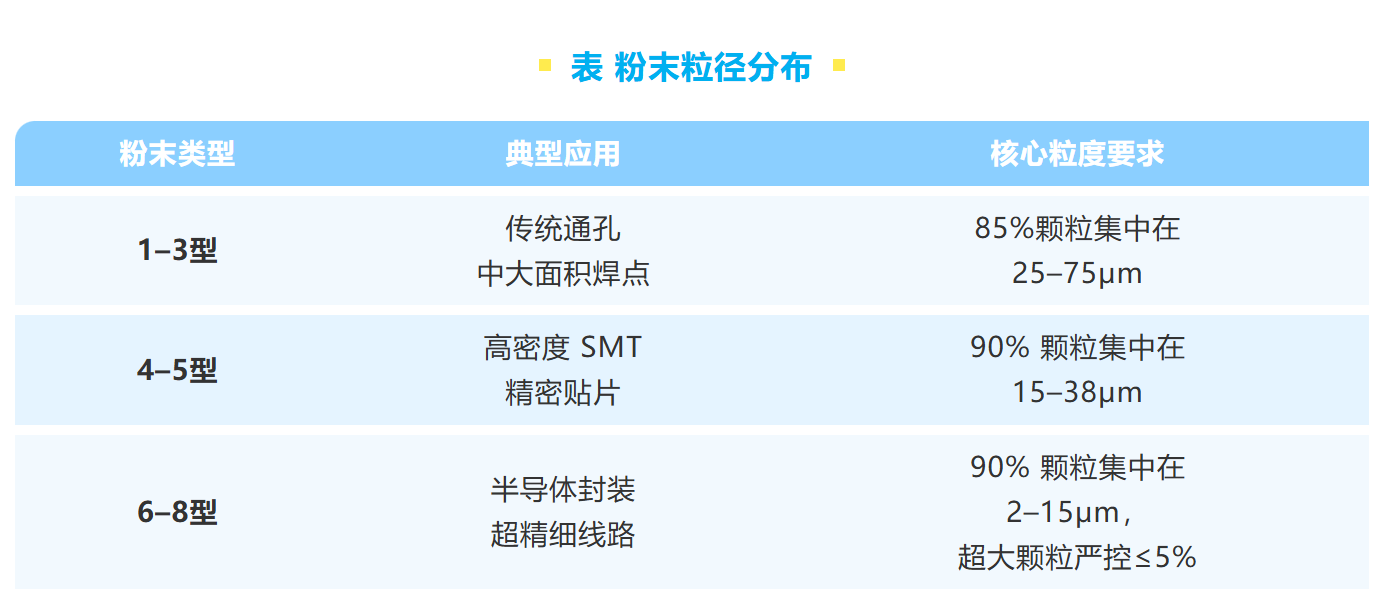

合金粉末是焊锡膏的“骨架”，其粒度直接影响01005、0201（英制）等微型元件印刷。标准按 SJ/T 11391严格规定1–8型粉末尺寸分布，核心参数如下：

3. 粘度：印刷 流畅性的核心指标

粘度不合格会导致漏印、拉尖、塌陷。标准规定严苛测试条件：

· 搅拌均匀无气泡；

· 测试环境25±0.5℃、湿度50±10%；

· 采用专用非牛顿流体螺旋式粘度仪，10rpm条件下测定，数值需符合产品规范。

4. 塌陷：防止桥连的关键防线

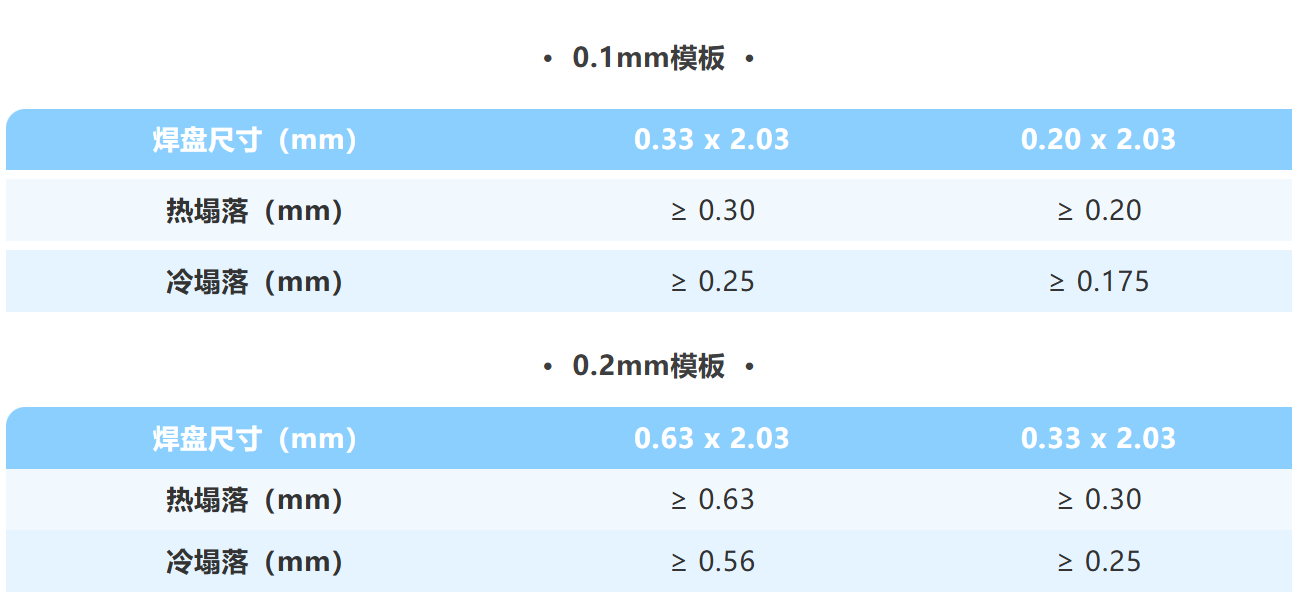

塌陷分为冷坍塌（室温）与热坍塌（预热前），标准按0.20mm / 0.10mm两种模版厚度分级要求：

判定核心：规定间距内无桥连即为合格，直接保障精细间距印刷稳定性。

5. 锡珠：等级划分严控焊接缺陷

锡珠是 SMT 常见失效隐患，标准按严重度分为4级，合格底线为≤3级：

1级：无独立锡珠，最优；

2级：单球旁锡珠≤3个，合格；

3级：锡珠较多但未成环，可接受；

4级：锡珠成环或出现超大锡珠，不合格。

图1 锡珠试验标准示意图

图2 焊锡膏润湿性评定标准示意图

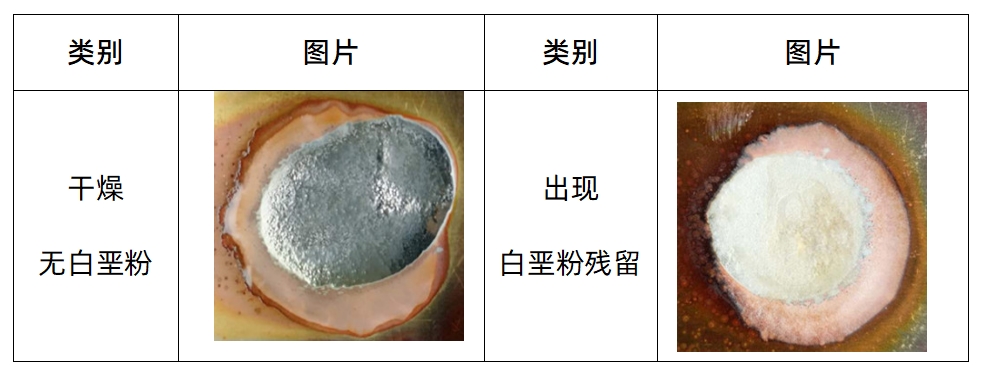

图3 干燥度判定示意图

标准强制要求：1–4型粉直径＞75μm 单个焊球≤1 个，超细粉由供需双方约定，从源头杜绝锡珠、桥连等缺陷。

* 测试采用氧化铝不润湿基板，通过浸焊或热板熔融后显微镜观测，结果可对照标准图片直接判定，消除人工评级差异。

6. 粘附性：保障元件贴装不偏移

粘附性决定印刷后元器件贴装牢固度，标准明确：

· 印刷后在厂家规定时间内，粘附力达规范最小值；

· 4h后粘附力≥初始值的80%，避免长时间放置后掉件。

测试采用φ5.10mm不锈钢探针，以3N压力接触、2.5mm/min速度提拉，记录最大脱粘力，数据客观可追溯。

7. 润湿性：焊点成型的核心保障

润湿性直接影响焊点强度，标准分4级，合格底线为≤2级：

1级：焊料铺展至印刷区域外，润湿极佳；

2级：完全覆盖印刷区域，合格；

3级：未润湿面积≤15%，慎用；

4级：未润湿＞15% 或分裂多焊点，不合格。

测试采用无氧铜片，清洗活化后印刷焊接，清洗剂去除残留后目视评级，匹配铜基材焊接实际场景。

8. 干燥度：杜绝残留粘污

再流焊后残留需干燥不粘手：白垩粉轻撒后，细毛刷可完全擦除、无残留粘附，避免粉尘吸附、绝缘不良等问题，标准配对比图片，判定简单直观。

03 试验方法：标准化操作确保结果可信

标准为每项指标配套可复现、可比对的测试流程，核心要点如下：

合金粉分离：溶剂溶解助焊剂→丙酮清洗→室温干燥，避免颗粒损伤；

合金含量测试：丙三醇加热熔融合金，冷却称重计算，合金含量 = 凝固合金质量/焊锡膏质量×100%；

锡珠/润湿：统一模版孔径、加热温度（液相线以上25±5℃）、浸入速度，消除设备差异；

所有测试：明确环境温湿度、试样尺寸、仪器精度，确保不同实验室结果一致。

04 检验规则：出厂与验收的“法定依据”

标准将检验分为鉴定检验与质量一致性检验，构建全周期质量管控：

1. 鉴定检验（型式检验）

触发场景：新品定型、工艺重大变更、停产复产、定期抽检；

核心项目：合金尺寸、干燥度、粘附性、卤素含量、表面绝缘电阻、腐蚀测试；

判定规则：1项不合格即整体不合格，需整改合格后方可复产。

2. 质量一致性检验（出厂检验）

必检项目：粘度、塌陷、合金含量、锡珠、润湿性、合金成分；

判定规则：单项不合格→双倍试样复验→仍不合格→整批拒收，保障批量稳定性。

05 标志、包装、运输与贮存：全流程合规要求

1. 标志规范

无铅焊锡膏必须印制专用无铅标志；产品标记格式：焊锡膏 SJ/TXXXX-合金牌号-合金含量-粉末类型。示例：焊锡膏 SJ/T11186-S-Sn96.5Ag3.0Cu0.5-88-3

2. 包装与储运

内包装：密封容器，标注产品信息、批号、保质期、贮存条件；

运输：避免高温暴晒；

贮存：0–10℃避光冷藏，有效期自生产日起≥6个月，特殊型号双方约定。

3. 质量证明书

每批产品必须附带，含厂家信息、产品标记、检验结果、质检印章，作为验收凭证。

06 标准实施对行业的核心价值

· 统一行业语言：消除供需双方质量争议，降低沟通成本；

· 支撑高端制造：适配超细粉、无铅、高精度封装需求，助力国产焊锡膏替代进口；

· 保障产品可靠性：从原料到成品全链条管控，提升电子产品寿命与稳定性；

· 契合环保趋势：强化无铅要求，助力电子产业绿色转型。

07 结语

SJ/T 11186-2019不仅是一份规范，更是电子焊接行业品质升级、技术迭代、合规发展的核心纲领。无论是焊锡膏生产企业、SMT 加工厂，还是采购与质检人员，都应熟练掌握标准要求，以标准化推动品质提升，以高品质支撑产业升级。

后续，我们将持续分享焊锡膏选型技巧、SMT 印刷工艺优化、标准测试实操等干货，欢迎关注交流！
